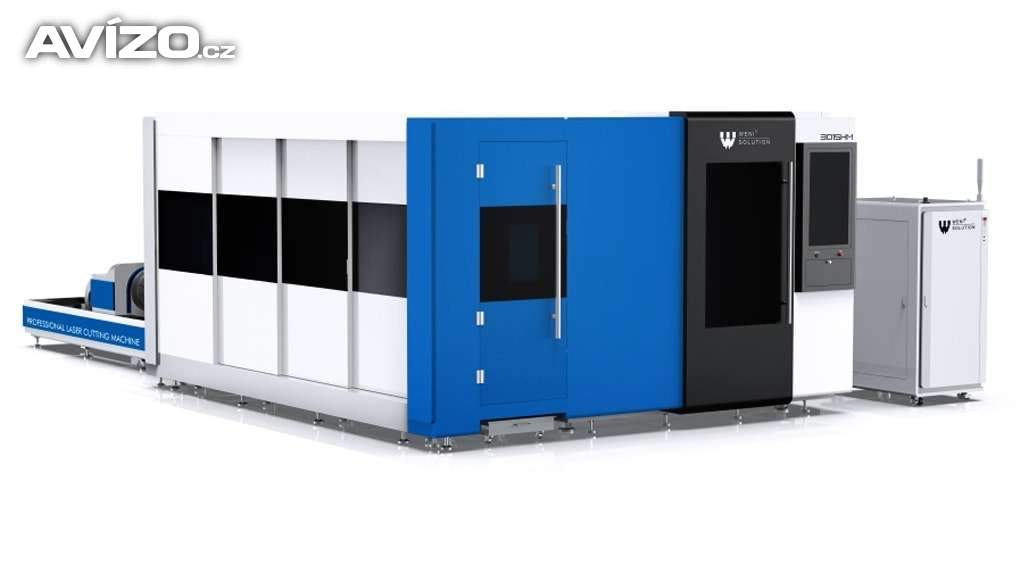

Vláknový laserový CNC laserový řezací plotr 3015 HM Weni 3Kw

Univerzální použití dělá z řady WS-HM lídra v poměru cena/výkon pro smíšenou výrobu. Vyznačuje se schopností řezat plechy, trubky a profily různých tvarů: čtvercové, trojúhelníkové, kulaté, oválné, typu I a další nestandardní.

Zařízení má; funkce automatického ostření, stabilní software CypCut&Tube Pro s funkcí NESTING (automatická optimalizace rozvržení projektu na materiálu), dvojitý chladicí systém, stabilizátor napětí, mazací systém a systém odsávání prachu. Použití těžké konstrukce vyrobené z vysoce kvalitních kovových slitin a její dlouhodobé a speciální zpracování způsobuje eliminaci pnutí v materiálu, výrazně snižuje vibrace, rázy a kmitání, díky čemuž jsou řezací stroje Weni Solution vysoce tuhé, stabilní a odolné vůči nárazům a zpracovávané materiály si zachovávají zvolené parametry. Samocentrovací pneumatická svorka usnadňuje nastavení/seřízení a automaticky zarovnává obráběné profily, čímž zkracuje dobu výrobního procesu.

Naše řezací stroje navrhujeme a vyrábíme dle požadavků zákazníka:
individuální velikost os pracovní plochy X, Y, Z
změny v konstrukci pouzdra a rámu
zařízení je vyrobeno modulárním způsobem
3D hlava, zkosená hlava
ovládání tahu ventilátoru ze softwaru
integrace více stanic
příprava softwaru v jazyce klienta. např. Norština
další plynové potrubí se softwarovým ovládáním
výroba litinového rámu na míru zákazníka
další kamery a monitory, bezpečnostní systémy
přídavné odsavače výfukových plynů na hlavě
duální servopohony, změny v komponentách a řízení
...a mnoho dalších
Konfigurace:
Model: 3015HM
Pracovní plocha plošiny: 2x3000×1500 mm
Pracovní oblast vřetena X: trubka Φ20 – Φ200mm profil 20*20 – 140*140mm
Pracovní délka vřetena Y: 3000 m nebo 6000 m
Rozsah osy X: 3000 mm
Rozsah osy Y: 1500 mm
Rozsah osy Z: 220 mm
Adresovatelné rozlišení: 0,001 mm
Přesnost polohování osy X/Y: 0,03 mm
Opakovatelnost osy X/Y: 0,02 mm
Max. Rychlost osy X/Y: 100 m/min
Maximální rychlost osy Z: 375 mm/s
Maximální rychlost vřetena: 500 mm/s
Maximální zrychlení: 1,0 G / 1,2 G / 1,5 G
Maximální zatížení plošiny: 900 kg
Maximální zatížení vřetena: 120 kg
Uzamykatelné pouzdro: ANO / třída IP54 – otevíratelné přední dveře a boční servisní dvířka (klopa)
Typ upínání vřetena: manuální / pneumatická volba
Náhled střihu: ANO - kamerový systém
Typ hlavy: Weni OEM / jiný
Automatické ostření: ANO
Značka generátoru: Raycus / IPG / MaxPhotonics / ostatní
Servopohony: Weni OEM / Inovance / Delta
Pohon: WMH Herion
Průvodci: THK / HIWIN
Elektroinstalace: Omron
Pneumatika: Airtac
Pohon šroubu s hlavou: PMI
Operační systém: Windows 7 nebo novější
Komunikace: Ethernet TCP/IP
Displej: LCD 17" nebo větší
Software: CypCut
Funkce vnořování: ANO / PRO NESTING
Systém mazání převodovky: automatický
Maximální tlak plynu v instalaci: 3000 kPa (30 bar)
Typ brány: Hliník/Litina 5%
Rozměry (délka * šířka * výška): plošina 8210*2730*2350 [mm] vřeteno 3m / 4400*600*900 [mm]
Celková hmotnost s vřetenem: 8000 kg
