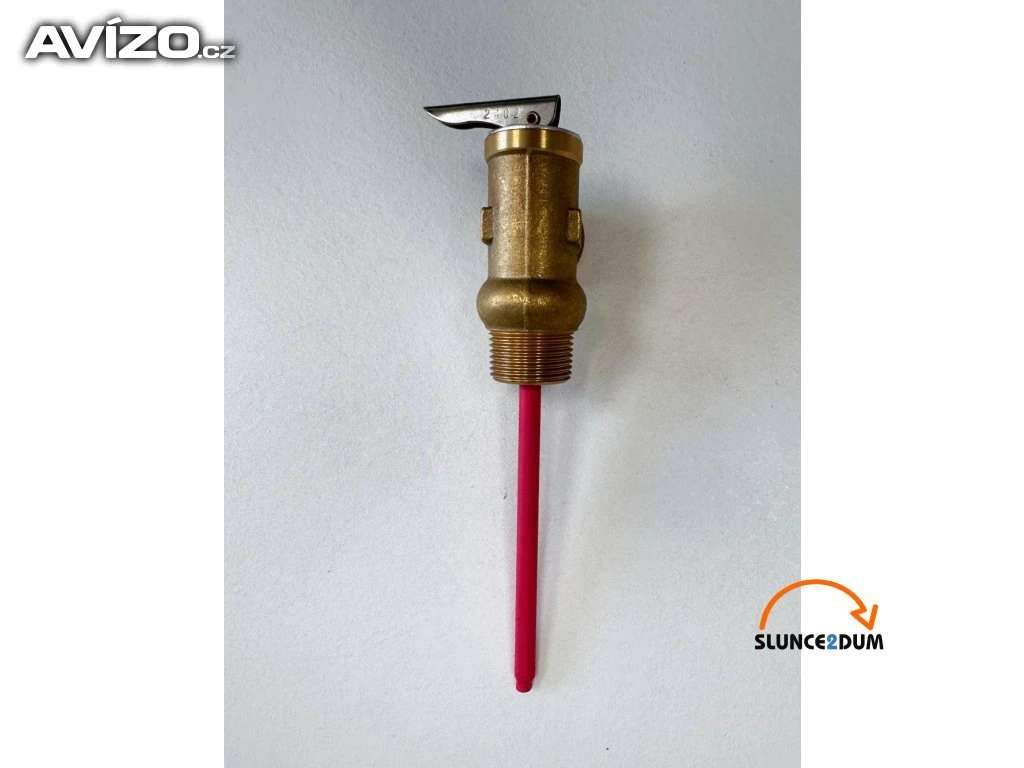

Pojistný ventil

Možnost zaslání nebo osobního převzetí

Účel:
Pojistný ventil je bezpečnostní prvek, který slouží k ochraně tlakových systémů před nadměrným tlakem. Jakmile tlak v systému překročí přednastavenou mez, ventil se automaticky otevře a uvolní přebytečné médium (např. vodu, páru nebo vzduch), čímž zabrání poškození zařízení nebo potrubí.

Konstrukce:
Typická konstrukce pojistného ventilu zahrnuje:

Tělo ventilu: z mosazi, nerezové oceli nebo litiny

Pružina která udržuje ventil uzavřený při normálním tlaku

Membrána nebo píst který se nadzdvihne při překročení nastaveného tlaku

Výstup (odpad): slouží k odvedení přebytečného média

Nastavovací šroub: pro nastavení otevíracího tlaku (u některých modelů)

Ventil může být přímý nebo úhlový, s možností ručního testování nebo s plombou proti neoprávněnému zásahu.

Oblast použití:

Tlakové ohřívače vody (bojlery)
Topenářské systémy (např. kotle, expanzní nádoby)
Průmyslové tlakové nádoby a potrubní systémy
Čerpadla a kompresory
Solární systémy

Způsob a místo připojení:

Umístění: V blízkosti chráněného zařízení (např. na výstupu z kotle nebo bojleru)

Připojení: Závitové (nejčastěji G1/2", G3/4"), někdy přírubové u větších zařízení

Montážní poloha: Obvykle svislá, výstup směřuje dolů nebo do odpadu

Doporučení: Odpadní potrubí by mělo být vedeno bezpečně do kanalizace, aby v případě otevření ventilu nedošlo k úrazu nebo škodám
