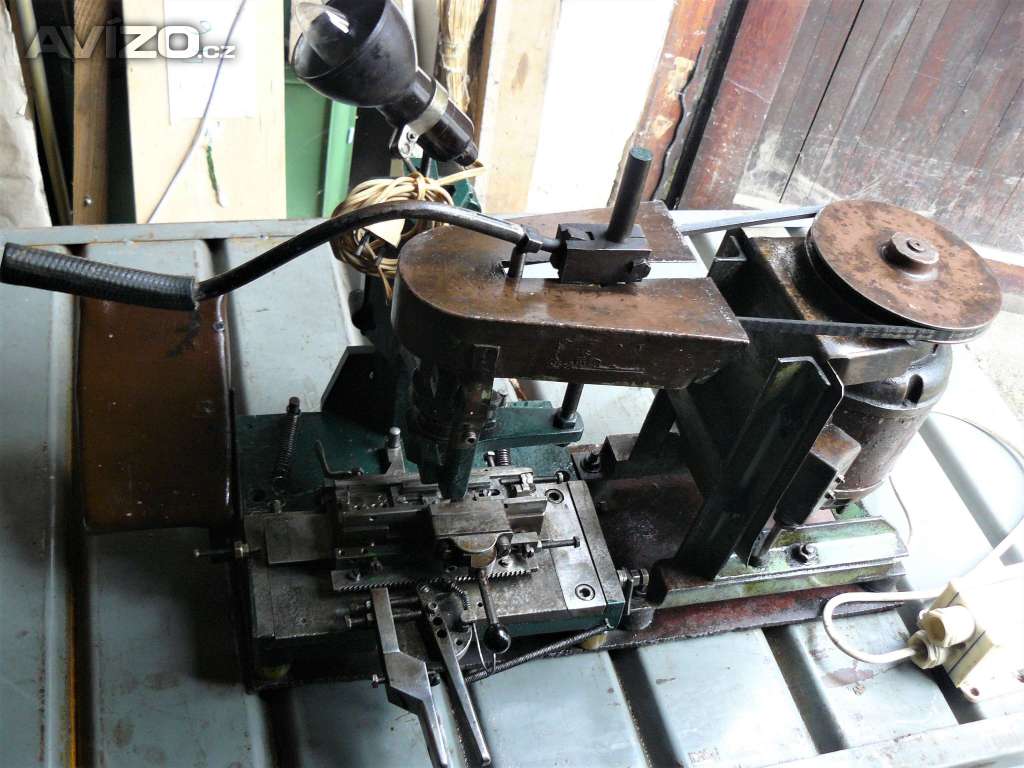

Jednoúčelový stroj (JUS) na vrtání menších rozměrů v řadách

Stroj je určený k vrtání většího množství děr malých průměrů v definovaných roztečích v jedné nebo ve více rovněž definovaných a oddělených řadách, a to ručně a v krátkém čase

. stroj je funkční, odstavený z výroby

Složení:
1. Vysokorychlostní vrtačka
2. Nastavitelná pracovní plošina (stůl)
3. Práce

ad 1)
Otáčky 12 - 14 tis./min.
Maximální upínací průměr vrtáků: do 10 mm (podle up. hlavičky)
Lehká ruční páka umožňující mít loket na podložce

ad2)
pracovní stůl je nakláněcí, umožňující nastavení vrtání v úhlu
rozteče vrtání v řadě je definované obsáhlou sadou hřebenů, které jsou součástí dodávky
hřebeny dávají konstantní rozteč děr, kombinovat lze vrtáním ob díru nebo ob 2 díry a tak dále …
pracovní stůl umožňuje nastavit a zafixovat vzdálenost od další řady děr
používaný tvar materiálu: obvykle plochá, ale dělená pásovina (ne kontinuální v tyči)
délka materiálu : nastavitelná, maximální délka odpovídá délce hřebenu, cca 150 mm
výška materiálu: nastavitelná, odpovídá velikosti vrtáku
šíře materiálu: nastavitelná, maximálně cca 50 mm

ad3)
Práce na JUS je nejvýhodnější pro více kusů, pro méně však než automat,
a to dělených plocháčů (půdorys obdélník, kosodélník, čtverec, kosočtverec …)s alespoň 15 děrami
Z připravených kusů stejných rozměrů se vybere 1 kus, podle něho se seřídí pracovní plošina a ta se zaaretuje.
Po vyvrtání se hotový kus vyjme a jednoduše se vymění za nevrtaný, a tak dále …

. Napětí 220 v
. Osvětlení pracovního stolu
. Sada hřebenů (viz foto)
. Náhradní ovládací páka
